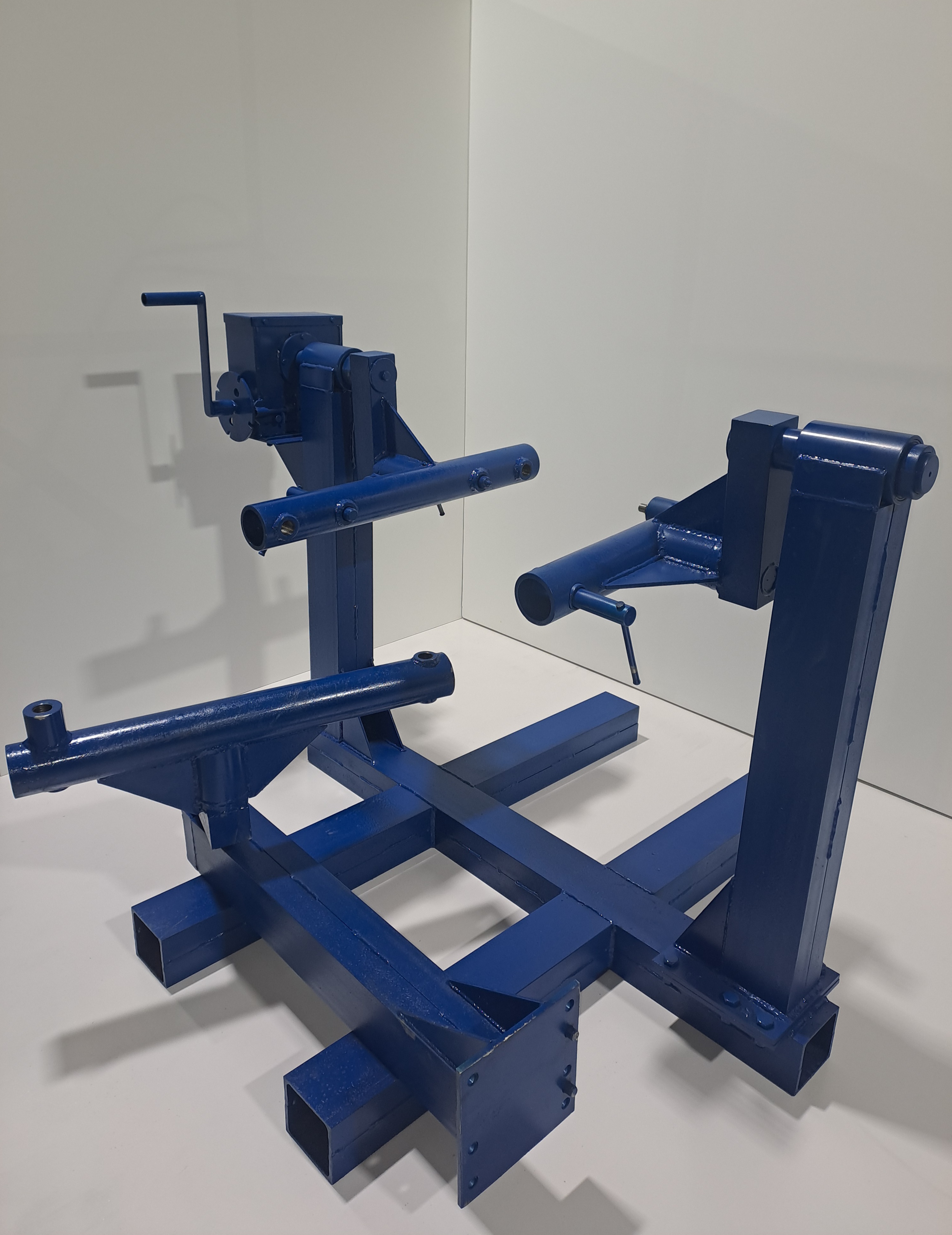

Стенд М-420 предназначен для кантовки при операциях ремонта двигателей ЯМЗ-534, 536.

Конструкция стенда состоит из сварной рамы со стационарной стойкой, сменной стойкой, которая меняется в зависимости от типоразмера ремонтируемого двигателя. Стойка с меньшей по размеру траверсой, применяется для двигателя ЯМЗ 534, с большей для двигателя ЯМЗ 536.

На стационарной стойке установлены: червячный редуктор с ведущей траверсой, на сменной - ведомая траверса. Траверсы имеют штыри, которые вводятся в отверстие блока обслуживаемого двигателя и отверстия накладки и кронштейнов. Рукоятка червячного редуктора имеет фиксатор положения.

Основные технические данные и характеристики:

Комплект поставки:
